Автоматика и управление для напольных вентиляционных установок Ventus VS 21-650


Рабочие параметры автоматики в pdf     Варианты комплектации автоматики в pdf


Общее описание Ventus VS 21-650     Функциональные элементы Ventus VS 21-650


Для обслуживания вентиляционных установок VENTUS предлагаются два варианта:

Автоматика для контроля и управления, основанная на высокотехнологическом контролере UPC, для применения там, где специфика работы вентиляционной системы требует высокотехнологических функций автоматики, таких как внешняя локальная коммуникация или интеграция с системой BMS.

Автоматика для контроля и управления OPTIMA, предназначенная для простых областей применения, там, где Вам понадобятся стандартные решения по управлению работой наших вентагрегатов.

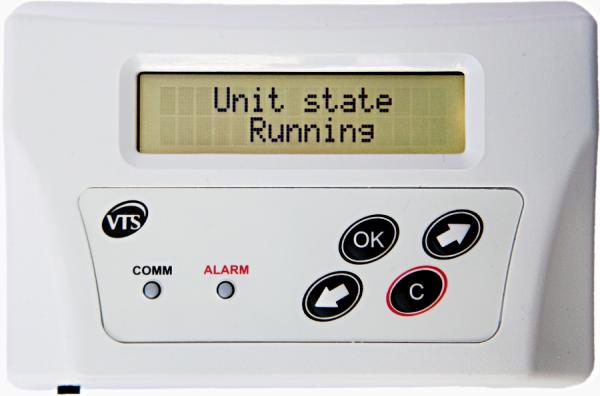

Упрощенный интерфейс пользователя HMI OPTIMA VS
Упрощенный интерфейс пользователя HMI OPTIMA

Электронный блок в корпусе из полимерного материала. Встроенный датчик температуры. Совместная работа с контроллером OPTIMA.

Измерение температуры воздуха в помещении. Задание и прочтение основных параметров работы установки: параметры воздуха, изменение расхода воздуха, изменение режима работы, аварийные состояния.

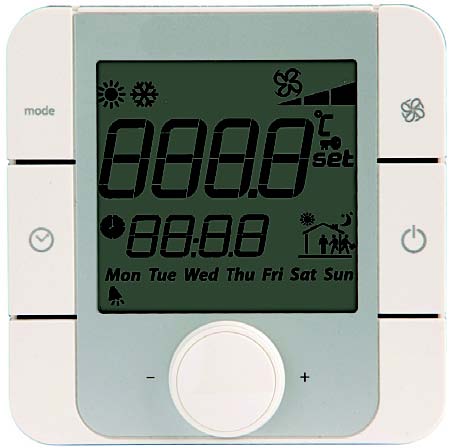

Упрощенный интерфейс пользователя HMI Basic VS
Упрощенный интерфейс пользователя HMI Basic

Электронный блок с вмонтированным термисторным измерительным элементом (NTC) в корпусе из полимерного материала. Жидкокристаллический дисплей. Операционная панель. Вращающаяся клавиша для установки параметров.

Независимый календарь. Вращающаяся клавиша - установка температуры в помещении. Опциональный элемент комплекта автоматики.

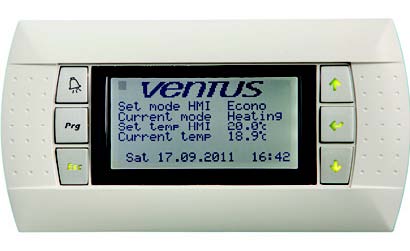

Расширенный интерфейс пользователя HMI Advanced VS
Расширенный интерфейс пользователя HMI Advanced

Задание и прочтение расширенных параметров работы установки или центрального кондиционера.

Дистанционное программирование преобразователей частоты. Информация об операционных ошибках в работ с полным текстовым описанием и их сброс. Обслуживание главного календаря контроллера.

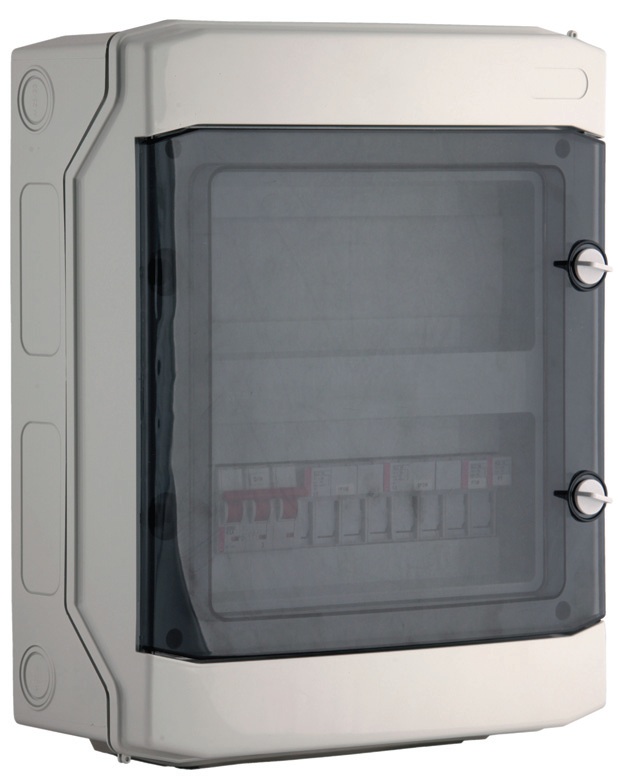

Щит управления VS UPC для приточных, вытяжных и приточно-вытяжных вентагрегатов VS
Щит управления VS UPC для приточных, вытяжных и приточно-вытяжных вентагрегатов

Группа выключателей–предохранителей для преобразователя частоты. Контроллер. Главный выключатель питания.

Регулирование, контроль, обеспечение параметров работы установки – работа, температура, расход воздуха, состояния. Работа установки по календарю с возможностью деления на часовые интервалы.

Совместная работа с внешними “блоками”: сигнал старта, противопожарный сигнал, блок СТАРТ/СТОП. Аналоговый вход для подключения накладного датчика температуры обратной воды (стандарт NTC10).

Щит управления CG OPTIMA VS
Щит управления CG OPTIMA

Группа выключателей – предохранителей для преобразователей частоты. Контроллер. Главный выключатель питания.

Обслуживание агрегатов с вентиляторами типа “PLUG” с прямым приводом и с преобразователями частоты.

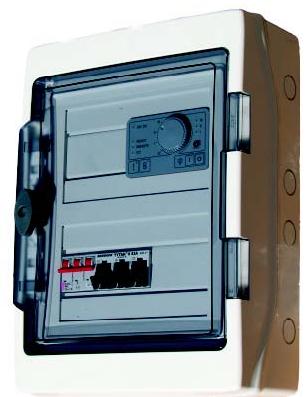

Щит управления CG 0-1 для вытяжных агрегатов VS
Щит управления CG 0-1 для вытяжных агрегатов

Регулирование, контроль, обеспечение параметров работы агрегата – работа, температура, состояния аварии.

Группа элементов, обеспечивающих работу электродвигателей. Главный выключатель.

Преобразователь частоты электрического тока VS
Преобразователь частоты электрического тока

Плавное регулирование подачи воздуха путем пропорционального изменения скорости вращения группы электродвигатель-вентилятор.

Поддержание постоянных параметров работы агрегата при изменениях сопротивления вентиляционной сети.

Защита от превышения максимальной величины тока на электродвигателе.

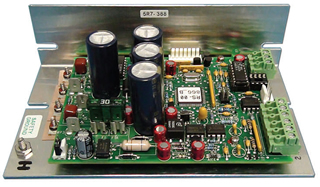

Модуль управления электрическим нагревателем MHE VS
Модуль управления электрическим нагревателем MHE

Тепловая мощность регулируется путем переменного включения и отключения первой ступени нагревания с помощью полупроводниковых реле.

Следующие ступени нагревания включаются контактами тогда, когда первая ступень нагревания достигнет максимальной мощности. После включения следующей ступени мощность первой снижается до минимума.

Дифференциальный манометр (прессостат) VS
Дифференциальный манометр (прессостат)

Контроль работы вентиляторной группы с клиноременной передачей – сигнализация об отсутствии напора воздуха на вентиляторе - измерение перепада давлений до и после вентилятора.

Материал корпуса: полимер ABS.

Противозамораживающий термостат по стороне воздуха VS
Противозамораживающий термостат по стороне воздуха

При достижении установленной минимальной температуры воздуха сигнал на контроллер вызывает закрытие воздушного клапана на входе в агрегат, остановку вентиляторной группы и максимальное открытие водяного клапана.

Измерительный элемент: капиллярная трубка длиной - 6 м. Трубка заполнена хладагентом.

Детектор окиси углерода CO VS
Детектор окиси углерода CO

Измерительный элемент вместе с микропроцессорным блоком, смонтирован в противоударном корпусе. Корпус из полимерного материала.

Электрический сервопривод воздушного клапана ON-OFF и 0-10 В VS
Электрический сервопривод воздушного клапана ON-OFF и 0-10 В

Регулирование степени открытия воздушного клапана обводного канала (бай-пасса) перекрестно-точного рекуператора - защита рекуператора от обмерзания: сервопривод типа 0-10 В.

Трехходовой клапан с электрическим сервоприводом VS
Трехходовой клапан с электрическим сервоприводом

Регулирование температуры теплоносителя в водяных нагревателях. Регулирование, позволяющее путем подмешивания обратной воды к прямой изменять температуру последней при постоянном ее расходе.

В нагревателях обязательна совместная работа клапана с циркуляционным насосом для защиты от замораживания.

Канальный температурный датчик VTS
Канальный температурный датчик

Присоединительный корпус из пластика с высокой ударной вязкостью, крышкой корпуса с быстрозаворачиваемыми винтами.

Защита от обмерзания блоков рекуперации путем контроля температуры вытяжного воздуха за блоком.

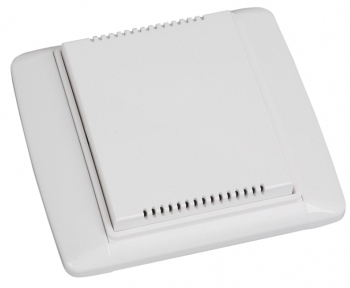

Датчик температуры в помещении VS
Датчик температуры в помещении

Предназначен для комплектации автоматики с применением контроллера UPC.

Измерение температуры воздуха в помещении.

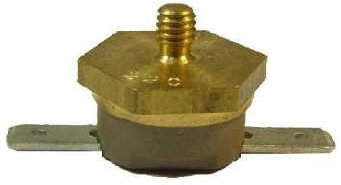

Термостат, защищающий от перегрева VS
Термостат, защищающий от перегрева

Термостат является стандартным элементом электрического нагревателя.

Устройство: Биметаллический элемент, смонтированный внутри металлического корпуса.
